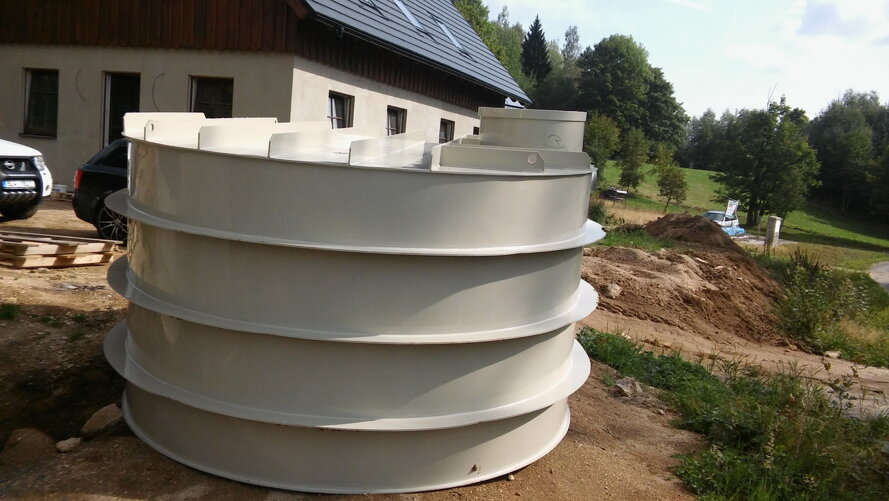

Jak hluboko instalovat retenční nádrž

Co hloubku instalace skutečně určuje

Hloubka výkopu pro retenční nádrž se zpravidla počítá od místa, kde svod dešťové vody vstupuje do země. Od tohoto bodu se odvíjí spád přívodního potrubí, poloha nátokového hrdla i výsledná úroveň horního líce nádrže.

Nejprve zjistěte hloubku, ve které svod vstupuje do země. K této hodnotě přičtěte výškový pokles potrubí na trase mezi domem a nádrží. Výsledkem je požadovaná hloubka nátokového hrdla. Následně zohledněte vzdálenost nátokového hrdla od horní hrany konkrétní nádrže. Po přičtení výšky nádrže, tloušťky základové desky a případné vyrovnávací vrstvy získáte přibližnou celkovou hloubku výkopu.

Přívodní potrubí se obvykle ukládá se spádem minimálně 1 %, běžně přibližně 1,5 až 2 %. Při spádu 2 % klesne potrubí o 2 cm na každý metr délky. Pokud je tedy nádrž vzdálena 10 m od svodu, bude její nátokové hrdlo o 20 cm níže než místo, kde potrubí vstupuje do země. Čím delší je potrubní trasa, tím větší bude její celkový výškový pokles. U tras dlouhých 15 až 20 m proto doporučujeme provést přesný výpočet ještě před objednáním nádrže.

Minimální krytí: jak mělko je možné nádrž uložit

Minimální krytí představuje nejmenší přípustnou tloušťku zeminy nad horním lícem nádrže. Tuto hodnotu stanovuje výrobce v montážním návodu a zpravidla ji váže na způsob využití plochy nad nádrží, například na zahradu bez pojezdu, plochu s občasným přejezdem osobního vozidla nebo pravidelně zatěžovanou komunikaci.

Orientační hodnoty minimálního krytí mohou vypadat následovně:

Uvedené hodnoty jsou pouze orientační. Konkrétní minimální krytí vždy ověřte v montážním návodu vybrané nádrže. Jednotlivé konstrukční typy, objemy, rozměry a výrobci mohou mít rozdílné statické požadavky. Hodnoty proto nelze automaticky přenášet mezi různými výrobky.

Maximální krytí: jak hluboko lze nádrž uložit

Maximální krytí je největší povolená tloušťka zeminy nad horní částí nádrže. Jeho překročení může způsobit nadměrné zatížení stropní konstrukce, která není navržena na neomezený tlak zeminy. Důsledkem může být postupná deformace nebo vznik prasklin, které se někdy projeví až po několika měsících či letech provozu.

U některých samonosných plastových nádrží se maximální krytí bez dodatečné roznášecí konstrukce pohybuje přibližně mezi 0,3 a 0,5 m. Přesnou hodnotu však vždy určuje montážní návod konkrétní nádrže. Pokud má být nádrž uložena hlouběji nebo se nad ní bude nacházet zatěžovaná plocha, může být nutná železobetonová roznášecí deska navržená statikem.

U nádrží určených k obetonování a u dvouplášťových nádrží může být přípustné krytí větší, protože část zatížení přebírá betonová konstrukce. Ani u těchto typů však nelze hloubku určit obecně bez znalosti konkrétního provedení, místního podloží a očekávaného zatížení.

Pokud vypočtená poloha přívodního potrubí neodpovídá standardní poloze nátokového hrdla, je nutné upravit výškové řešení celého systému. Pomoci může změna trasy nebo spádu potrubí, individuální umístění nátoku či použití vhodného nástavce revizního vstupu. Konkrétní řešení vždy předem konzultujte s výrobcem, protože ne všechny nádrže umožňují dodatečné konstrukční úpravy.

Nezámrzná hloubka: platí pro nádrž, nebo pro potrubí?

V této otázce často vznikají nedorozumění. Samotná retenční nádrž nemusí být vždy celá umístěna v nezámrzné hloubce. Rozhodující je její konstrukce, způsob používání, množství zadržované vody, místní klimatické podmínky a pokyny výrobce.

Větší pozornost je nutné věnovat především přívodnímu, přepadovému a odběrnému potrubí. Voda, která v potrubí zůstane stát, může při nízkých teplotách zamrznout, omezit průtok nebo potrubí poškodit. Potřebná hloubka uložení se v České republice liší podle nadmořské výšky, regionu, typu zeminy a místních klimatických podmínek.

Tyto hodnoty jsou orientační a nemusejí odpovídat každému místu. Pokud potrubí nelze uložit dostatečně hluboko, může být nutné použít tepelnou izolaci, vhodný sklon umožňující úplné odtečení vody nebo jiné technické řešení. Totéž platí pro přepadové potrubí vedoucí do vsakovacího zařízení nebo kanalizace.

Jak spád potrubí ovlivňuje hloubku nádrže

Výpočet spádu patří k nejdůležitějším částem přípravy a zároveň k místům, kde se často chybuje. Přívodní potrubí musí mít dostatečný sklon, aby v něm voda nezůstávala stát a nehromadily se v něm nečistoty. Zbytečně velký spád však rychle zvyšuje hloubku nátokového hrdla a může vést k překročení maximálního povoleného krytí nádrže.

Praktický výpočet může vypadat následovně: svod vstupuje do země v hloubce 0,4 m pod povrchem a potrubní trasa k nádrži měří 8 m. Při spádu 1,5 % činí výškový pokles:

8 × 0,015 = 0,12 m

Nátokové hrdlo proto musí být přibližně v hloubce:

0,4 + 0,12 = 0,52 m pod povrchem

Pokud se nátokové hrdlo konkrétní nádrže nachází například 0,5 m pod jejím horním lícem, vycházel by horní líc nádrže pouze přibližně 0,02 m pod povrchem. Takové uložení by pravděpodobně neposkytovalo potřebné minimální krytí. Řešením může být úprava vstupní hloubky potrubí, změna jeho trasy, vhodná úprava spádu nebo volba nádrže s jinak umístěným nátokem.

Výškové poměry proto vždy vypočítejte ještě před výkopem a objednáním konkrétní nádrže. Dodatečná oprava příliš mělkého nebo hlubokého výkopu bývá nákladná a může ovlivnit funkčnost celého systému.

Hloubka instalace podle typu nádrže

Jednotlivé konstrukční typy retenčních nádrží mají rozdílné možnosti uložení a odlišné statické limity.

Samonosná nádrž je nejcitlivější na překročení maximálního krytí a vnější zatížení. Bez roznášecí konstrukce může být u některých provedení povoleno pouze přibližně 0,3 až 0,5 m zeminy nad stropní částí. Je vhodná především do standardních podmínek bez výskytu podzemní vody a bez pojezdu vozidel.

Prohlédněte si samonosné retenční nádrže ApoPlast

Nádrž k obetonování se při instalaci obklopuje betonovou konstrukcí, která pomáhá přenášet zatížení okolní zeminy. Toto provedení je vhodné například do náročnějšího podloží, svahů nebo míst s vyšším povrchovým zatížením. Konkrétní tloušťku betonu, vyztužení a maximální krytí musí určit montážní návod nebo statický návrh.

Prohlédněte si retenční nádrže k obetonování ApoPlast

Dvouplášťová nádrž má prostor mezi vnitřním a vnějším pláštěm určený k vyplnění betonem. Výsledná konstrukce má vyšší hmotnost a odolnost proti působení okolní zeminy i vztlaku. Používá se zejména v místech s výskytem podzemní vody nebo v jílovitém podloží. Hloubka instalace se vždy řídí technickou dokumentací konkrétního provedení.

Prohlédněte si dvouplášťové retenční nádrže ApoPlast

Nejčastější chyby při stanovení hloubky

Výkop bez předchozího výpočtu spádu potrubí. Jáma se vykope podle odhadu a následně se zjistí, že nátokové hrdlo leží příliš vysoko nebo příliš nízko. Oprava může vyžadovat prohloubení výkopu, navezení podkladních vrstev nebo změnu trasy potrubí.

Překročení maximálního krytí. Nádrž je uložena příliš hluboko, například kvůli plánovanému parkování nad ní. Bez statického posouzení a odpovídající roznášecí konstrukce může dojít k přetížení a deformaci stropní části.

Nedostatečná ochrana potrubí proti mrazu. V potrubí uloženém příliš mělce může voda zamrznout, omezit průtok nebo potrubí poškodit. Riziko se zvyšuje zejména v místech, kde voda nemůže z potrubí zcela odtéct.

Ignorování délky potrubní trasy. Trasa dlouhá 3 m vytváří při stejném spádu podstatně menší výškový rozdíl než trasa dlouhá 15 m. Délku potrubí proto nelze při výpočtu hloubky nádrže opomenout.

Nezohlednění zatížení plochy nad nádrží. Jiná konstrukce je potřebná pod zahradou a jiná pod příjezdovou cestou. Plánovaný provoz nad nádrží musí být znám ještě před výběrem jejího typu a zahájením výkopových prací.

Časté dotazy

Musí být retenční nádrž v nezámrzné hloubce?

Samotná nádrž nemusí být vždy celá uložena v nezámrzné hloubce. Rozhodující je její konstrukce, způsob používání a montážní návod výrobce. Proti zamrznutí je nutné chránit především potrubí a další části systému, ve kterých může zůstávat stát voda.

Co se stane, když uložím nádrž příliš mělce?

Pokud je krytí menší než hodnota stanovená výrobcem, nemusí být nádrž dostatečně chráněna proti vnějšímu zatížení, promrzání okolní zeminy nebo pohybu terénu. Při přejezdu vozidla může dojít k deformaci či poškození nádrže. Příliš mělké uložení může zároveň znemožnit správné napojení přívodního a přepadového potrubí.

Co se stane, když uložím nádrž příliš hluboko?

Překročení maximálního povoleného krytí zvyšuje tlak zeminy na stropní část nádrže. Bez odpovídající betonové konstrukce nebo roznášecí desky může dojít k postupné deformaci či prasknutí. Poškození se přitom nemusí projevit ihned, ale až po delší době provozu.

Jak zjistím, jaké krytí platí pro konkrétní nádrž?

Minimální i maximální krytí musí být uvedeno v montážním návodu nebo technické dokumentaci konkrétní nádrže. Pokud požadované údaje nemáte nebo si nejste jistí jejich výkladem, obraťte se před zahájením výkopu na výrobce.

Lze hloubku nádrže upravit pomocí komínkového nástavce?

Komínkový nástavec prodlužuje revizní vstup směrem k povrchu terénu a umožňuje zachovat přístup do hlouběji uložené nádrže. Sám o sobě však zpravidla nemění polohu nátokového hrdla ani neřeší překročení maximálního krytí. Nástavec proto není univerzálním řešením nesprávně vypočtené hloubky. Jeho použití vždy konzultujte s výrobcem konkrétní nádrže.
