Jak instalovat plastovou jímku

Než začnete: co si připravit předem

Před zahájením zemních prací potřebujete znát tři základní údaje: hloubku přívodního potrubí, maximální sezónní hladinu podzemní vody a typ podloží. Tyto informace přímo ovlivňují hloubku výkopu, výběr vhodného typu jímky i způsob její instalace.

Hloubka přívodního kanalizačního potrubí z domu se odvíjí od úrovně podlahy přízemí a požadovaného spádu potrubí. Potrubí musí mít minimální spád 2 %, tedy výškový rozdíl 2 cm na každý metr délky. Čím delší je trasa od domu k jímce, tím hlouběji musí být umístěno nátokové hrdlo jímky. Potřebný výškový rozdíl si proto vypočítejte ještě před objednáním jímky a zahájením výkopových prací.

Podzemní voda je nejčastějším důvodem, proč samonosná jímka nemusí být pro určitou lokalitu vhodná. Jestliže se ve výkopu nebo v okolních výkopech během jarního či podzimního období objevuje voda, je nutné s výskytem podzemní vody počítat. Pro taková místa zvolte dvouplášťovou jímku nebo jímku k obetonování. Samonosná jímka instalovaná v místě s vysokou hladinou podzemní vody může působením vztlaku vyplavat ze země.

Výkop stavební jámy

Stavební jáma musí být na každé straně minimálně o 30 až 40 cm větší než vnější rozměry jímky. Tento prostor je nezbytný pro správné provedení obsypu štěrkopískem nebo betonáže. U jímek určených k obetonování doporučujeme ponechat na každé straně rezervu 40 až 60 cm, aby vznikl dostatečný prostor také pro bednění.

Hloubka výkopu odpovídá součtu tloušťky základové betonové desky, výšky jímky a požadovaného krytí nad jejím horním lícem. Základová deska má obvykle tloušťku 150 až 200 mm. Maximální krytí zeminou nad stropní deskou samonosné jímky bývá 30 až 50 cm, konkrétní hodnotu však vždy ověřte v montážním návodu výrobce. Překročení povoleného krytí může způsobit přetížení a deformaci stropní desky.

Výkopovou zeminu ukládejte v dostatečné vzdálenosti od jámy, nejméně ve vzdálenosti odpovídající hloubce výkopu. Zemina uložená příliš blízko hrany se může při vibracích nebo dešti sesunout zpět do výkopu, komplikovat práci a ohrozit bezpečnost pracovníků. V jílovitém podloží se navíc mohou stěny jámy během deště rychle bortit, proto instalaci plánujte pokud možno na období se stabilním a suchým počasím.

Základová betonová deska

Dno výkopu musí být vodorovné, s maximální tolerancí 5 mm na délce 2 metrů. Nerovný podklad způsobuje bodové zatížení pláště jímky a může postupem času vést ke vzniku prasklin nebo k deformaci potrubních spojů.

Na vyrovnaném dně vybetonujte základovou desku. Minimální doporučená tloušťka desky pro samonosné jímky je 150 mm, zatímco u jímek k obetonování a dvouplášťových jímek činí 200 mm. Do desky vložte kari síť s průměrem drátu minimálně 8 mm a velikostí ok 150 × 150 mm. Kari síť musí být uložena na distančních podložkách tak, aby krytí výztuže od spodního povrchu desky činilo minimálně 30 mm.

Betonovou desku nechejte zrát minimálně 48 až 72 hodin. Čerstvý beton nemá dostatečnou únosnost a jímka by se do něj mohla zatlačit nerovnoměrně. Těsně před osazením jímky naneste na desku tenkou vrstvu cementové mazaniny, která usnadní přesné vyrovnání a omezí pohyb jímky během spouštění.

Osazení jímky

Před spuštěním jímky do výkopu zkontrolujte orientaci nátokového hrdla. Hrdlo musí směřovat k přívodnímu potrubí, protože po spuštění jímky se její orientace mění jen velmi obtížně.

Jímku spouštějte pomocí vhodných popruhových závěsů, nikdy pomocí ocelového lana vedeného přímo přes její plášť. Popruh nesmí procházet přes hrdla ani přes výztužná žebra způsobem, který by mohl způsobit jejich deformaci. Jímku spouštějte pomalu a ve vodorovné poloze. Náraz do stěny výkopu může poškodit hrdlo nebo způsobit prasknutí svaru.

Po usazení pomocí vodováhy ověřte, zda jímka stojí přesně vodorovně. Nakloněná jímka je zatěžována nerovnoměrně a některé její součásti, například plovoucí sací koš čerpadla nebo přepad, nemusejí správně fungovat. Případnou odchylku upravte na základové desce ještě před zahájením obsypu nebo betonáže.

U jímek určených k obetonování provlékněte žebrováním dna ocelové výztužné pruty a zapusťte je do čerstvé cementové mazaniny nebo je ukotvěte k základové desce. Tím omezíte riziko vztlaku a pohybu jímky během betonáže.

Napojení přívodního potrubí

Otvor pro prostup potrubí vyvrtejte korunovou pilou o průměru přesně odpovídajícím použitému těsnění výrobce. Průměr otvoru přímo ovlivňuje správné dosednutí těsnění. I otvor o několik milimetrů větší může způsobit netěsnost, která se projeví až po zasypání a naplnění nádrže.

Potrubí musí do nátokového hrdla vstupovat se spádem 2 %. Po osazení těsnění a zasunutí potrubí zkontrolujte, zda je spoj rovný a těsnění správně přiléhá po celém obvodu. Potrubí na vnější straně jímky podbetonujte. Betonová vrstva pod potrubím zabrání tomu, aby jej pozdější sedání obsypu vytrhlo nebo vychýlilo z hrdla. Jde o zdánlivě drobný detail, na který se často zapomíná, jeho vynechání však patří mezi časté příčiny poruch spojů po dokončení instalace.

Obsyp nebo obetonování

Samonosná jímka – obsyp štěrkopískem

Obsyp provádějte současně s postupným napouštěním jímky vodou. Hladina vody uvnitř jímky musí být vždy přibližně 30 až 40 cm nad aktuální úrovní obsypu. Dodržení tohoto pravidla je zásadní, protože prázdná nebo nedostatečně naplněná jímka nemusí odolat bočnímu tlaku obsypového materiálu a může se trvale deformovat.

Obsypový materiál sypte ve vrstvách vysokých maximálně 30 cm a každou vrstvu lehce zhutněte ručně. Mechanická vibrační deska ani pěch nesmějí pracovat blíže než 1 metr od stěny jímky. Vibrace by se mohly přenášet na plášť a způsobit jeho poškození. Pro obsyp použijte štěrkopísek frakce 4–8 mm nebo praný říční písek. Výkopový jíl, stavební suť ani zmrzlá zemina nejsou pro obsyp vhodné.

Jímka k obetonování – betonáž pláště

Betonáž pláště provádějte rovnoměrně po celém obvodu jímky, aby na její stěny nepůsobil jednostranný tlak. Použijte beton vhodné konzistence, který dobře vyplní prostor mezi bedněním a pláštěm. Současně s betonáží průběžně napouštějte jímku vodou tak, aby její hladina byla vždy přibližně 30 až 50 cm nad aktuální úrovní betonu.

Minimální tloušťka betonového pláště kolem jímky činí 100 až 150 mm, v místech s výskytem podzemní vody zpravidla 150 až 200 mm. Betonový plášť vyztužte kari sítí nebo svislými ocelovými pruty provlečenými žebrováním jímky. Po dostatečném zatuhnutí betonu odstraňte bednění a zkontrolujte, zda se v betonu nevyskytují dutiny, trhliny nebo jiná poškození.

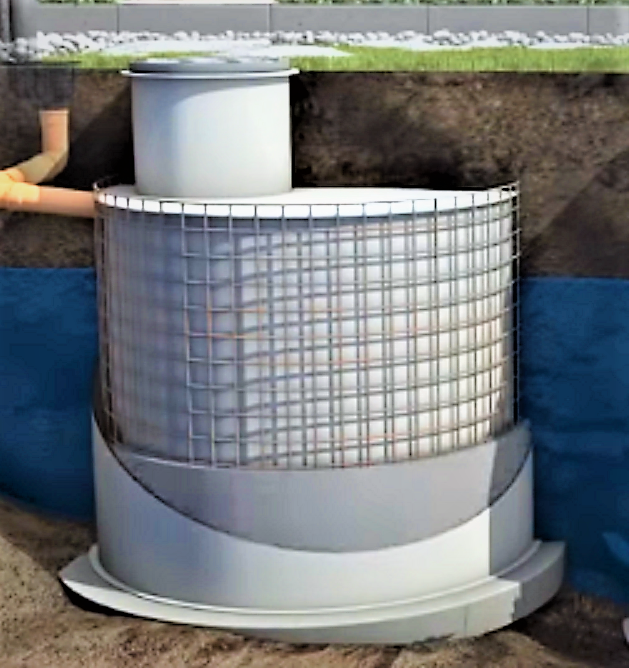

Dvouplášťová jímka – vyplnění mezipláště

Prostor mezi plášti vyplňujte betonem postupně od dna směrem nahoru a rovnoměrně po celém obvodu. Jímku přitom průběžně napouštějte vodou stejným způsobem jako při obetonování. Vnější plášť slouží jako trvalé bednění, takže odpadá jeho samostatná výstavba i následná demontáž. Betonáž je díky tomu rychlejší a jednodušší.

Zobrazit nabídku plastových jímek ApoPlast

Zkouška těsnosti před zasypáním

Před konečným zasypáním výkopu naplňte jímku vodou až po maximální provozní hladinu a ponechte ji naplněnou po dobu 24 hodin. Sledujte výšku hladiny a kontrolujte okolí všech potrubních prostupů. Jestliže hladina neklesá a v okolí jímky se neobjevují mokrá místa, jsou nádrž i její spoje pravděpodobně těsné a výkop lze dokončit.

Zkouška těsnosti umožňuje odhalit případné netěsnosti ještě před zasypáním výkopu. Po dokončení zásypu by byla oprava spoje nebo průchodky spojena s novými výkopovými pracemi a odstraněním části obsypu.

Zasypání a dokončení

Po úspěšné zkoušce těsnosti zasypávejte výkop postupně po jednotlivých vrstvách. Jímku ponechte naplněnou vodou po celou dobu zasypávání. Prázdná jímka se může při jednostranném tlaku zeminy mírně posunout i v případě, že byla obetonována. Vrstva zeminy nad stropní deskou nesmí překročit maximální hodnotu krytí uvedenou v montážním návodu výrobce.

Revizní vstup a poklop osaďte tak, aby zůstaly snadno přístupné pro pravidelný vývoz obsahu fekálním vozem. Poklop by měl být uzamykatelný a umístěný v úrovni okolního terénu nebo mírně nad ní. Do příliš hluboko zapuštěného poklopu může při dešti zatékat voda, která následně zamrzne a způsobí jeho poškození nebo deformaci.

Legislativa a povinnosti po instalaci

Plastová jímka bez odtoku není vodním dílem, a proto zpravidla nevyžaduje povolení vodoprávního úřadu. Před zahájením instalace si však ověřte požadavky místního stavebního úřadu a případnou povinnost ohlášení stavby. Konkrétní postup se může lišit podle parametrů stavby, pozemku i požadavků příslušného úřadu.

Od 1. ledna 2021 platí povinnost uchovávat doklady o každém vývozu jímky minimálně po dobu 2 let. Při kontrole je vlastník povinen prokázat, že byl obsah bezodtokové jímky řádně odvezen oprávněnou osobou. Doklady od provozovatele fekálního vozu proto systematicky archivujte již od prvního vývozu.

Časté dotazy

Musím instalaci jímky svěřit odborné firmě, nebo ji zvládnu svépomocí?

Výkop, osazení, obsyp i napojení potrubí může zkušený stavebník zvládnout svépomocí. Je však nezbytné dodržet správný technologický postup, zejména souběžné napouštění jímky při obsypávání a správné podepření přívodního potrubí. U jímek k obetonování a dvouplášťových jímek je betonáž fyzicky i technicky náročnější, proto se spolupráce se zkušeným odborníkem zpravidla vyplatí.

Jak hluboko musí být jímka uložena?

Potřebnou hloubku uložení určuje především poloha přívodního kanalizačního potrubí, jeho spád, výška jímky a tloušťka základové desky. Nátokové hrdlo musí být umístěno tak, aby k němu potrubí vedlo v požadovaném spádu. Současně je nutné dodržet minimální i maximální krytí stanovené výrobcem konkrétní jímky. Zejména u samonosných jímek nesmí být maximální povolené krytí překročeno.

Jaký beton použít na základovou desku a obetonování?

Pro základovou desku i obetonování pláště se obvykle používá beton minimální třídy C16/20 s frakcí kameniva do 16 mm. Pro obetonování je vhodná konzistence S3 až S4, aby beton dobře vyplnil celý prostor kolem pláště. Konkrétní třídu betonu, tloušťku vrstvy a způsob vyztužení vždy ověřte v montážním návodu nebo konzultujte s výrobcem jímky.

Kdy lze začít jímku po instalaci používat?

Jímku lze začít běžně používat až po dostatečném vytvrdnutí všech betonových konstrukcí. Přesná doba závisí na typu použitého betonu, okolní teplotě, rozsahu betonáže a pokynech výrobce. Předčasné zatížení může poškodit základovou desku, betonový plášť nebo ukotvení jímky.

Jak poznám, že je jímka netěsná?

Netěsnost směrem dovnitř se může projevit neobvykle rychlým plněním jímky a zkracováním intervalů mezi jednotlivými vývozy, přestože se spotřeba vody v domácnosti nezvýšila. Netěsnost směrem ven se naopak může projevit úbytkem obsahu nebo vznikem vlhkých a podmáčených míst v okolí nádrže bez souvislosti s deštěm. Při podezření na netěsnost nechejte jímku vyčerpat a zajistěte kontrolu vnitřních stěn, svarů a potrubních spojů.
