Jak připravit výkop pro retenční nádrž: rozměry, hloubka a na co si dát pozor

Co je potřeba vědět před zahájením výkopu

Před hloubením jámy si připravte tři důležité informace:

• Rozměry nádrže – délku, šířku nebo průměr a výšku. Najdete je v technickém listu konkrétního produktu.
• Hloubku nátoku – výšku, ve které okapový svod vstupuje do země. Tato hodnota určuje, jak hluboko musí být horní část nádrže uložená pod terénem.
• Podmínky podloží – přítomnost spodní vody, typ zeminy a únosnost podloží ovlivňují postup výkopu i způsob uložení nádrže.

Až budete mít tyto údaje, výpočet rozměrů jámy bude výrazně jednodušší.

Jak velká musí být jáma

Jáma musí být vždy větší než samotná nádrž – do šířky, délky i hloubky. Přesné přesahy závisí na typu nádrže a instalačních pokynech výrobce.

Samonosné nádrže

U samonosných nádrží počítejte s těmito orientačními přesahy:

• Na každou stranu: přibližně 50 cm navíc oproti rozměrům nádrže – prostor pro bezpečný obsyp štěrkem.
• Pod dno nádrže: prostor pro štěrkové lože podle instalačních podkladů konkrétní nádrže.
• Nad horní hranu nádrže: zemní kryt podle doporučení výrobce, hloubky nátoku a místních podmínek.

Příklad: nádrž s průměrem 2 000 mm a výškou 1 500 mm bude obvykle vyžadovat jámu o průměru přibližně 3 000 mm. Výsledná hloubka se dopočítá podle výšky nádrže, tloušťky lože a požadovaného zemního krytu.

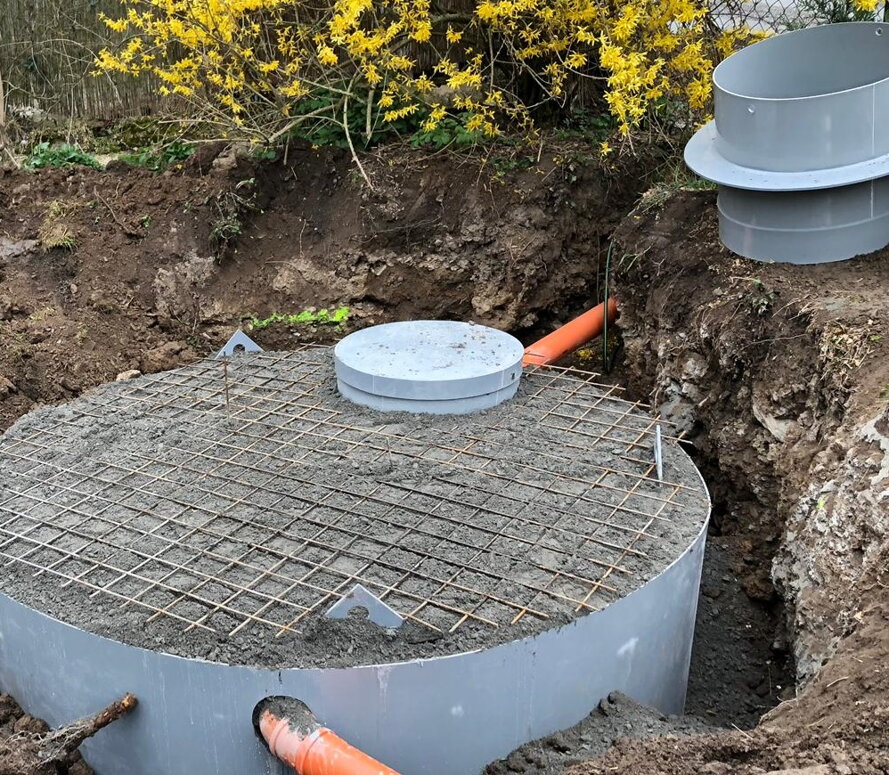

Nádrže k obetonování a dvouplášťové nádrže

U nádrží k obetonování a dvouplášťových nádrží je potřeba nechat po stranách dostatečný prostor pro betonáž. Dno výkopu připravte podle technického listu konkrétní nádrže tak, aby bylo možné správně provést podkladní vrstvu a základovou betonovou desku.

Hloubka výkopu a ochrana proti zamrznutí

Nádrž musí být uložena tak, aby bylo možné správně napojit přívodní potrubí, přepad a případné výtlačné potrubí. Zároveň je potřeba zohlednit ochranu proti zamrznutí, doporučené krytí nádrže a místní klimatické podmínky.

Výsledná hloubka výkopu se obvykle počítá jako:

• výška nádrže,
• + tloušťka štěrkového lože nebo základové desky,
• + požadovaný zemní kryt nad horní částí nádrže.

Pokud je hloubka nátoku ze střechy větší, než standardní výška nátokového hrdla dovoluje, řeší se situace komínkovými nástavci, které prodlouží hrdlo nádrže směrem nahoru. Tuto potřebu je vhodné konzultovat ještě před objednávkou nádrže.

Jak naplánovat umístění jámy na pozemku

Při volbě místa pro výkop zohledněte:

• Vzdálenost od okapového svodu – čím kratší trasa potrubí, tím jednodušší a levnější instalace. Ideální je přímá linie bez zbytečných ohybů.
• Přístup pro techniku – bagr nebo minirypadlo potřebuje přístupovou cestu k jámě. Trasu přístupu plánujte ještě před dokončením oplocení nebo finálních terénních úprav.
• Vzdálenost od základů domu – výkop v těsné blízkosti základů může narušit jejich stabilitu. Dodržujte bezpečnou vzdálenost podle statických podmínek stavby a doporučení projektanta.
• Inženýrské sítě – před zahájením výkopu si nechte vytýčit veškeré podzemní sítě, zejména vodovodní, kanalizační, plynové a elektrické rozvody.
• Budoucí využití plochy nad nádrží – samonosné nádrže jsou vhodné především pod zatravněnou nebo lehce pochozí plochu. Pro pojezdové plochy volte nádrž k obetonování nebo dvouplášťovou variantu s odpovídajícím konstrukčním řešením.

Příprava výkopu – postup

1. Vytyčte jámu na pozemku – pomocí kolíků a šňůry označte půdorys výkopu včetně požadovaných přesahů.
2. Vytýčte inženýrské sítě – kontaktujte správce sítí a nechte je fyzicky označit na pozemku ještě před zahájením výkopu.
3. Proveďte výkop – bagrem nebo minirypadlem vyhloubte jámu na požadované rozměry. Výkopovou zeminu ukládejte stranou, část z ní můžete později použít při finální terénní úpravě.
4. Zkontrolujte dno a stěny výkopu – dno musí být rovné, pevné a stabilní. Příliš měkké nebo neúnosné dno je nutné zpevnit před přípravou lože nebo základové desky.
5. Odveďte případnou vodu z výkopu – pokud se v jámě hromadí spodní voda, odčerpejte ji před dalšími pracemi. Přítomnost spodní vody je zároveň signál, že samonosná nádrž pro toto místo nemusí být vhodná.
6. Připravte dno – nasypte štěrkové lože nebo vybetonujte základovou desku podle typu nádrže. Podrobný postup najdete v článku jak probíhá instalace retenční nádrže krok za krokem.

Výkop pro přívodní potrubí

Souběžně s jámou pro nádrž je vhodné vyhloubit také rýhu pro přívodní potrubí ze střechy. Rýha by měla splňovat tyto požadavky:

• Ochrana proti zamrznutí – potrubí musí být uložené podle místních podmínek a způsobu využití systému.
• Dostatečný spád – potrubí musí mít sklon směrem k nádrži, aby voda samovolně odtékala a nehromadila se v potrubí.
• Přímá nebo plynulá trasa – zbytečné ohyby mohou způsobovat zanášení a komplikovat případné čištění.

Pokud plánujete napojení nádrže na domovní rozvody užitkové vody, vyhloubte zároveň rýhu pro výtlačné potrubí od čerpadla do domu.

Na co si dát pozor

• Příliš úzká jáma – nedostatečný prostor pro obsyp nebo obetonování je častou chybou. Raději počítejte s dostatečným přesahem podle typu nádrže.
• Nerovné dno – nádrž uložená na nerovném podkladu se může časem naklonit nebo deformovat. Dno vždy pečlivě srovnejte a zkontrolujte.
• Nevytýčené sítě – poškození inženýrských sítí při výkopu je nebezpečné, nákladné a může způsobit právní komplikace.
• Ignorování spodní vody – pokud se v jámě objeví spodní voda, nepoužívejte samonosnou nádrž. Prázdná nebo málo naplněná nádrž může být spodní vodou nadzvednuta nebo deformována.
• Příliš brzké zasypání – před finálním zasypáním nejprve dokončete napojení veškerého potrubí a zkontrolujte spoje. Opravy po zasypání jsou zbytečně nákladné.

Časté otázky

Musím na výkop najmout bagr, nebo to zvládnu ručně?

Pro větší nádrže je bagr nebo minirypadlo velmi praktické a často nezbytné. Ruční výkop jámy odpovídajících rozměrů je fyzicky náročný a zdlouhavý. U menších nádrží v jednoduchém podloží je ruční výkop možný, ale i tam minirypadlo výrazně urychlí práci.

Co dělat, když narazím na skálu nebo tvrdé podloží?

Tvrdé podloží nebo skála může zkomplikovat dosažení požadované hloubky. V takovém případě konzultujte situaci s dodavatelem nádrže nebo projektantem. Někdy je možné upravit umístění nádrže, využít komínkové nástavce nebo zvolit jiné technické řešení.

Jak hluboko musí být potrubí ze střechy?

Přívod dešťové vody ze střechy musí být uložen tak, aby byl chráněný před zamrznutím a mechanickým poškozením. Důležitý je také dostatečný spád směrem k nádrži, aby voda v potrubí nestála.

Nevím si s výkopem rady. Na koho se obrátit?

Rádi vám poradíme – napište na info@apoplast.cz nebo zavolejte na +420 606 868 000. K dispozici jsou také technické listy ke každé nádrži v naší nabídce, kde najdete přesné rozměrové výkresy a pokyny pro instalaci.
