Jak zajistit nádrž proti vztlaku spodní vody

Vztlaková síla přitom není malá. Nádrž o objemu 5 m³ vytlačí při úplném zatopení přibližně 5 000 litrů vody, což odpovídá vztlakové síle zhruba pěti tun. Prázdná plastová nádrž přitom váží jen 150–350 kg. Bez vhodného zabezpečení proto nemá proti vztlaku šanci. Tomuto riziku však lze spolehlivě předejít – stačí zvolit správný postup a nádrž, která je konstrukčně připravena pro dané podmínky.

Jak vztlak vzniká

Výkop pro nádrž se zpravidla obsypává propustným materiálem, například štěrkopískem. Ten pomáhá odvádět srážkovou vodu, ale při vysoké hladině spodní vody nebo po vydatném dešti se může voda hromadit také v bezprostředním okolí nádrže. Pokud je nádrž prázdná nebo jen málo naplněná a voda v obsypu vystoupá k úrovni základové desky, začne na nádrž působit vztlaková síla směrem vzhůru. Výsledkem může být pomalé nadzvedávání o několik centimetrů ročně, ale také rychlé vyplavení po mimořádně deštivém období.

Je důležité si uvědomit, že k vyplavení nemusí dojít při samotné instalaci. Nádrž může stát několik let bez problémů a teprve během mimořádně vlhkého roku se ukáže, že její zajištění nebylo dostatečné. Správné řešení je proto nutné navrhnout předem, nikoli improvizovat až po prvním problému.

Tři způsoby ochrany

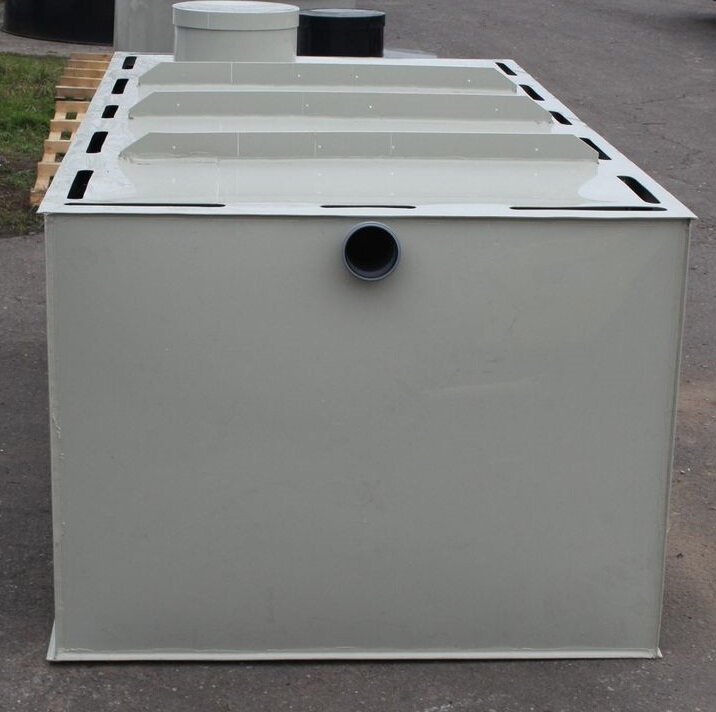

Dvouplášťová nádrž

Dvouplášťová nádrž představuje jedno z nejspolehlivějších standardních řešení pro lokality se spodní vodou. Vnitřní plastový plášť tvoří vodotěsnou nádrž, zatímco vnější plášť slouží jako ztracené bednění. Prostor mezi oběma plášti se při instalaci vyplní betonem, čímž výrazně vzroste hmotnost celého systému a dojde ke kompenzaci vztlakové síly. Dno dvouplášťové nádrže bývá opatřeno žebrováním, do kterého se vkládají roxory propojené se základovou deskou. Vznikne tak kotvení, které brání vertikálnímu pohybu nádrže i při vysokém vztlaku.

Výhodou oproti nádrži určené k obetonování je jednodušší průběh instalace. Vnější plášť funguje jako bednění, takže odpadá nutnost budovat kolem nádrže dočasné dřevěné bednění. Plastový vnitřní plášť si přitom zachovává vodotěsnost doloženou protokolem z výroby.

Dvouplášťové retenční nádrže ApoPlast

Nádrž k obetonování

Po osazení se celý plášť nádrže obetonuje vyztuženým betonem. Monolitický betonový obal přebírá tlak okolní zeminy i vztlak spodní vody a díky propojení se základovou deskou brání pohybu nádrže. Při obetonování musí být nádrž průběžně napouštěna vodou tak, aby hladina uvnitř byla vždy přibližně 30–50 cm nad aktuální úrovní betonu. V opačném případě by mohl tlak betonové směsi prázdný plastový plášť deformovat.

Tloušťku betonového pláště a podobu výztuže navrhuje statik podle konkrétního zatížení. V lokalitách se spodní vodou bývá orientační tloušťka betonu kolem nádrže přibližně 150–200 mm, zatímco základová deska mívá tloušťku přibližně 200–300 mm a odpovídající výztuž. Tyto hodnoty jsou pouze orientační – vždy se řiďte podklady výrobce konkrétní nádrže a návrhem projektanta.

Nádrže k obetonování ApoPlast

Kotvení samonosné nádrže k základové desce

U samonosných nádrží je v méně rizikových podmínkách někdy možné dodatečné kotvení pomocí roxorů nebo ocelových táhel, která procházejí přes konstrukční žebra nádrže a jsou ukotvena do základové desky. Toto řešení je však méně spolehlivé než dvouplášťová nebo obetonovaná konstrukce a vždy vyžaduje konzultaci s výrobcem. Ne každá samonosná nádrž je totiž pro takové kotvení konstrukčně připravena. Pokud výrobce kotvení výslovně neuvádí jako ověřený montážní postup, nespoléhejte na něj jako na hlavní ochranu proti vztlaku.

Srovnání řešení podle situace

Co dělat při instalaci v místě se spodní vodou

Při výkopu v lokalitě se spodní vodou je zpravidla nutné vodu po dobu instalace a betonáže průběžně odčerpávat. Beton základové desky i obetonování pláště musí tuhnout bez kontaktu se stojatou vodou, jinak může dojít ke snížení jeho pevnosti a výsledná konstrukce nemusí dosáhnout požadovaných vlastností.

Nádrž po osazení co nejdříve naplňte vodou. Hmotnost vody uvnitř pomáhá částečně kompenzovat vztlak ještě před vytvrdnutím betonu. Rozsáhlé výkopové práce neprovádějte v době jarního tání ani bezprostředně po přívalových deštích, kdy bývá hladina spodní vody nejvýše. Instalaci je vhodnější naplánovat na sušší období, ideálně na konec léta nebo začátek podzimu.

Po dokončení instalace nádrž nikdy zcela nevyčerpávejte v období vysoké hladiny spodní vody. Pokud ji z provozních důvodů musíte vyprázdnit, průběžně sledujte hladinu vody v okolí pomocí revizní šachty nebo pozorovací sondy. K vyčerpání přistupte až poté, co voda v okolním obsypu dostatečně klesne.

Jak zjistit, zda máte na pozemku spodní vodu

Hladina spodní vody v průběhu roku kolísá. Při letním výkopu ji nemusíte vůbec zaznamenat, přesto může být problémem například v březnu po tání sněhu. Orientační informace mohou poskytnout sousedé se studnou nebo hydrogeologické mapy České geologické služby dostupné na webu mapy.geology.cz. Pomoci může také průzkumná sonda. Její výsledek je však pouze orientační, protože voda zachycená po dešti nemusí být skutečnou spodní vodou, ale pouze nahromaděnou srážkovou vodou.

Výskyt jílovité zeminy je dalším varovným signálem. Jíl je málo propustný, takže srážková voda se v jílovitém výkopu obtížně vsakuje a může zůstávat v okolí nádrže. Pokud se výkop naplní vodou, může se takové prostředí z hlediska vztlaku chovat podobně jako lokalita se zvýšenou hladinou spodní vody. I bez skutečné spodní vody může jílovité podloží vytvořit podmínky pro nadzvednutí nádrže.

Pro přesné určení maximální sezónní hladiny spodní vody je nejspolehlivější konzultace s hydrogeologem nebo vodohospodářským projektantem. Cena hydrogeologického posudku se liší podle rozsahu průzkumu, lokality a požadovaných podkladů, zpravidla však představuje jen zlomek nákladů na vyjmutí a výměnu poškozené nádrže.

Časté dotazy

Může samonosná nádrž vyplavat, i když je plná?

Plná nádrž je výrazně těžší, a riziko vyplavení je proto podstatně nižší. Problém nastává zejména tehdy, když nádrž vyčerpáte v době, kdy je hladina spodní vody vysoká, například po vydatném dešti nebo během jarního tání. Nádrž proto nevyčerpávejte do sucha, pokud je spodní voda v jejím okolí vysoko.

Stačí těžká základová deska bez dalšího opatření?

U samonosné nádrže bez kotvení nikoli. Deska musí mít dostatečnou hmotnost a nádrž k ní musí být mechanicky ukotvena. Samotná deska, na které nádrž pouze volně stojí, vztlak nezadrží – nádrž se od ní může nadzvednout.

Jak poznám, že se nádrž začíná vyplavovat?

Nejčastěji se problém projeví prasknutím nebo vytržením přívodního či odpadního potrubí v místě napojení na hrdlo. Dalším příznakem může být viditelné nadzvednutí poklopu nebo revizní šachty. V pokročilé fázi se může nad nádrží objevit také vyboulení okolního terénu.

Je dvouplášťová nádrž vždy nutná, nebo stačí nádrž k obetonování?

Obě řešení mohou být pro prostředí se spodní vodou vhodná, pokud jsou správně navržena a provedena. Výhodou dvouplášťové nádrže je jednodušší instalace, protože její vnější plášť slouží jako ztracené bednění. Nádrž k obetonování může být cenově výhodnější, vyžaduje však pečlivější přípravu betonáže a případně také vytvoření dočasného bednění.

Potřebuji hydrogeologický posudek?

Pokud se na pozemku objevují známky spodní vody nebo jílovitého podloží, odborné posouzení se zpravidla vyplatí. Pomůže určit maximální sezónní hladinu vody a vlastnosti podloží, bez kterých nelze spolehlivě navrhnout základovou desku ani způsob kotvení. Cena posudku bývá výrazně nižší než náklady na opravu poškozené instalace.

Nejste si jistí, jaké řešení je pro váš pozemek vhodné? Obraťte se na nás prostřednictvím kontaktů.
